WTU-221

TurMass™ 定位物联网网关

UWB信标定位系统组件：UWB 信标、定位终端模块/工牌、UWB 网关、TurMass 网关、TurMass 服务程序等。
工作流程：UWB 信标发送定位信息，定位终端接收 UWB 信标定位信息，通过多个信标定位信息进行计算，完成定位终端的定位，然后通过 TurMass 无线通信技术将定位结果发送到 TurMass 网关，再经过服务器服务软件处理，将数据推送到应用层，最后在上位机软件呈现展示。

产品优点

UWB 信标定位系统

WTS-100(V1.1) 是一款采用国产新兴窄带高并发 TurMass 物联网通讯技术回传信息的无线定位

系统，采用 UWB 定位技术，通过精确测量无线脉冲在空间中的传播时间，测量定位终端与信标

之间的绝对距离，在定位终端进行实时位置解算，实现厘米级高精度定位。具备定位精度高、覆

盖范围广、通信稳定高效、产品功耗低、使用成本低、易安装部署、超大容量及可无缝融合多种

定位技术等特性，可满足商场、医院、机场、展览馆、监狱、物流、智能家居、智慧制造等多场

景大规模人员、车辆、资产定位需求。

主要特点

1.定位精度高：采用 UWB 定位技术，可实现厘米级高精准定位

2.易安装部署：采用信标定位方式，信标电池供电，定位终端无线传输位置信息，零布线、易部署

3.容量大：定位终端采用低功耗、大容量 TurMass 无线通讯技术回传位置信息，单区域容量 200

只终端，可扩展至 12800 只终端

4.覆盖范围广：基于 TurMass 无线技术组网，信号覆盖范围可达 500m，支持双通道数据并行回

传，确保数据传输的高效与稳定

5.低成本、低功耗：信标超低成本、超低功耗，内置电池超长续航超 3 年

6.可与其它定位技术无缝融合：采用定位终端解算位置信息，并无线回传信息，可与 GNSS、蓝牙

信标、声波定位等技术无缝融合，以适应混合场景的应用

7.完全合规：采用 CH9 频道，频率和功率均符合国家最新规范

系统架构


工作流程：UWB 信标发送定位信息，定位终端接收 UWB 信标定位信息，通过多个信标定位信息

进行计算，完成定位终端的定位，然后通过 TurMass 无线通信技术将定位结果发送到 TurMass

网关，再经过服务器服务软件处理，将数据推送到应用层，最后在上位机软件呈现展示。

规格参数


系统组件

UWB 信标、定位终端模块/工牌、UWB 网关、TurMass 网关、TurMass 服务程序等。

TurMass 网关

1.单网关容量 200 只终端，可扩展至 12800 只终端

2.可覆盖 500 m，支持双通道数据回传

3.依托 NS 服务器，可扩展容量和范围

4.支持以太网和 4G，方便数据回传

5.支持星型组网方式

网关规格参数

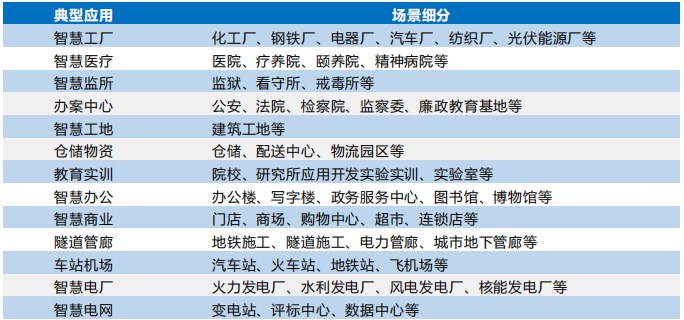

系统典型应用
